频标时标发生器（恒温晶振）
产品介绍

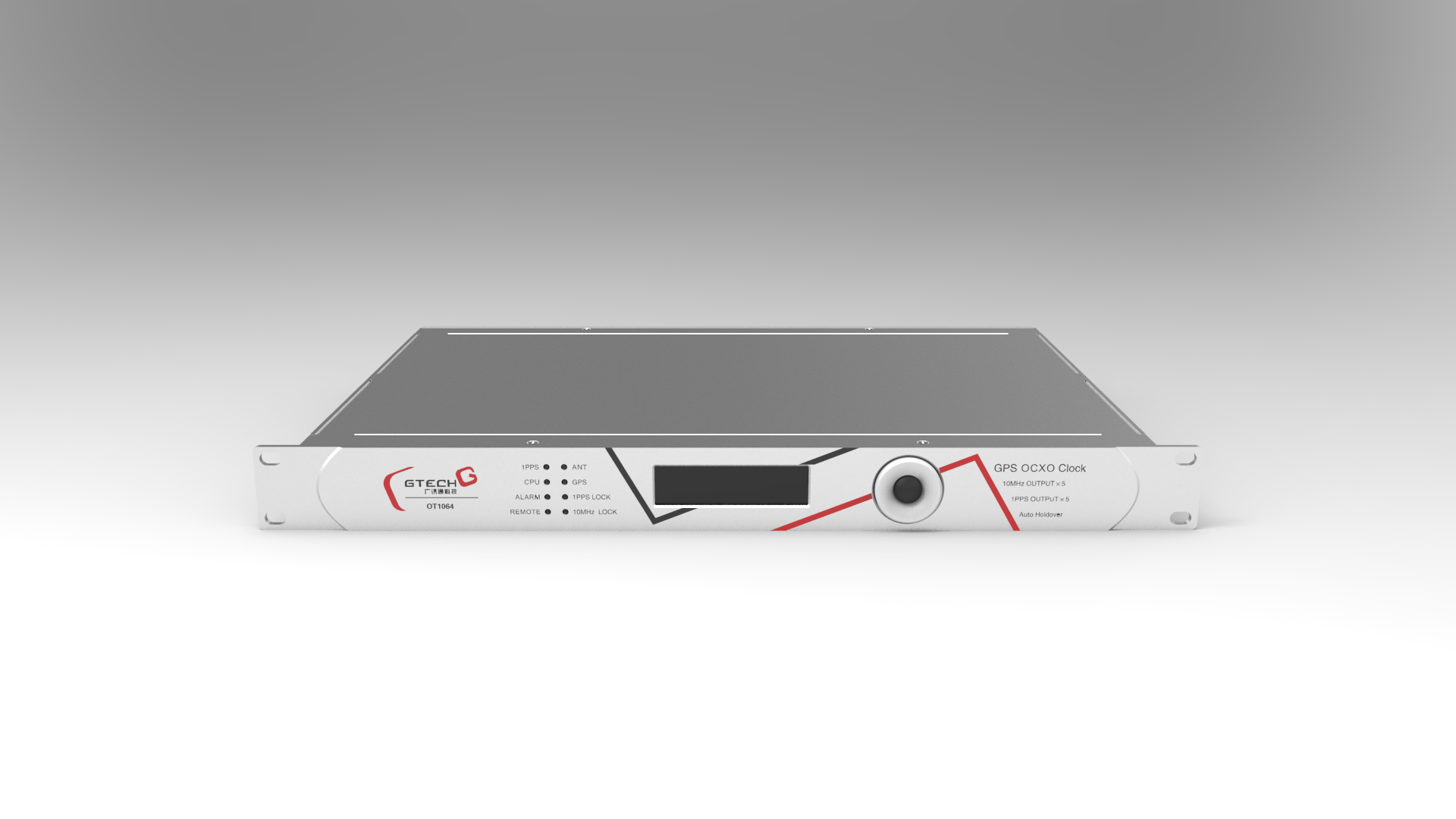

OT1064型GPS频标时标发生器（恒温晶振）采用了高精度授时型GPS接收模块与高稳定度的OCXO恒温晶振相搭配，利用自主研发的精度控制及保持技术，产生并分配输出高精度高稳定度的时标（1PPS）、频标（10MHz）信号（其中1PPS定时误差<30ns，10MHz精度可达1E-12），可广泛的应用于DVB、DAB、CMMB及FM调频同步广播网等各类同步网络当中，为同步网络系统提供稳定、优质的时标和频标参考信号。
产品特性
- 内置双层恒温晶振及授时型GPS接收模块
- 1PPS精度<30ns，10MHz精度可达1E-12(一天均值)
- 高效的智能保持算法，有效提高产品稳定性
- 天线延时补偿，设置步长1米
- GPS天线故障检测报警

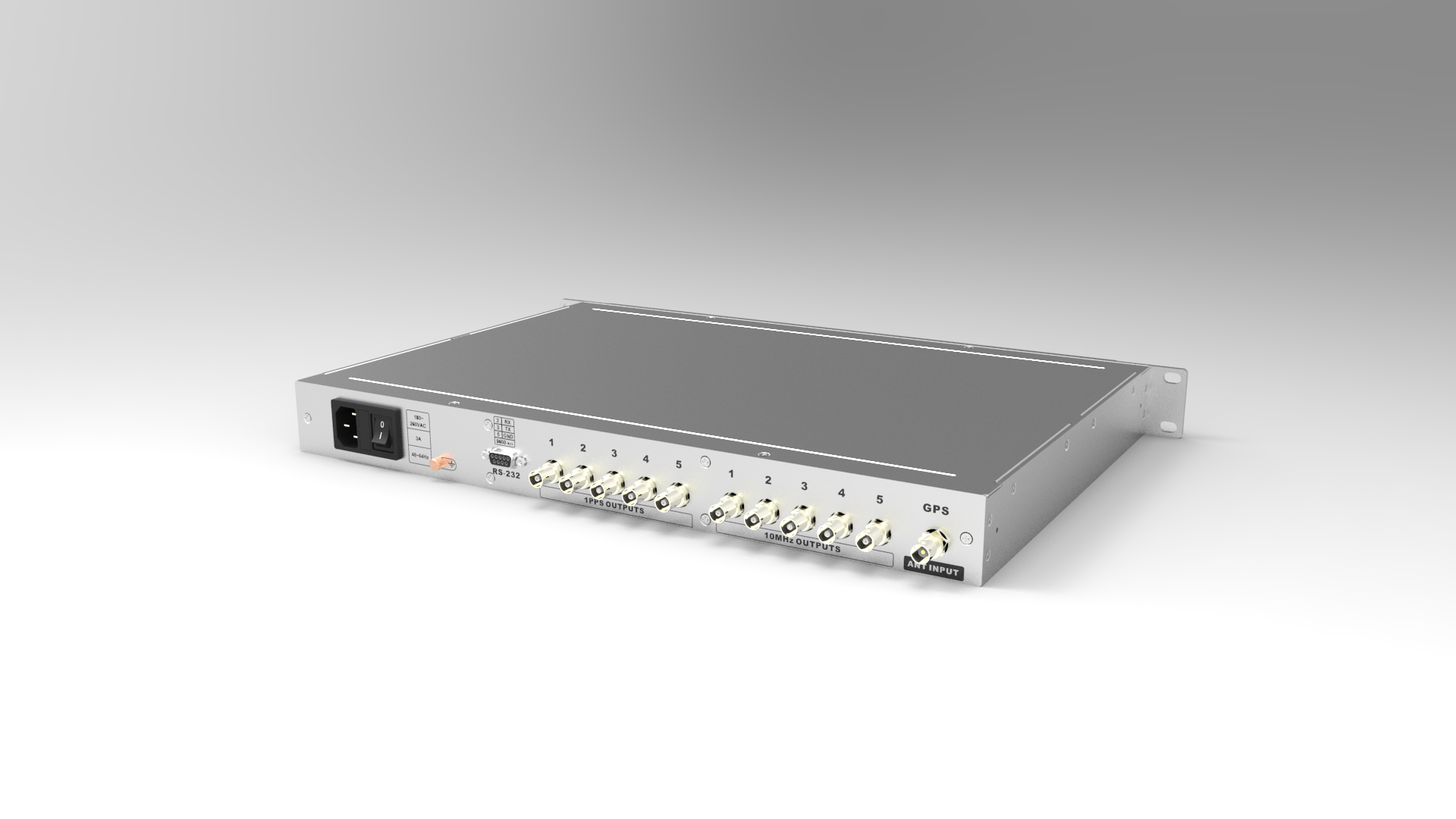

- 5路1PPS输出
- 5路10MHz输出
- 网管控制
典型应用
- 调频同步广播
- DTMB地面数字电视单频网系统
- DAB、DVB单频网系统
- 其它单频网系统
技术指标
|
GSP接收 |
接收频率：1575.42MHz 接收灵敏度： 优于-165dBm 高精度GPS接收模块，支持12通道
|
|
10MHz频标 |
波形： 正弦波 幅度： 50欧负载，4.88V（峰峰值） 频率准确度： GPS锁定时：<1E-12(24小时) GPS失锁时：<5E-10(失锁后24小时内) 相位噪声： 10Hz -120 dBc/Hz 100Hz -135 dBc/Hz 1kHz -140 dBc/Hz 10kHz -150 dBc/Hz 谐波抑制： < -65dB 杂波抑制： < -75dB
|
|
1PPS秒脉冲 |
脉宽： 10微秒 幅度： TTL电平 时标偏差： GPS锁定时：< 30纳秒 GPS失锁时：< 1微秒 (失锁后1小时内) < 20微秒(失锁后24小时内)
|
|
热稳定时间 |
10分钟内优于5E-10
|
|
网管串口 |
RS232
|
|
外形尺寸 |
19英寸宽， 4.43CM高（1U），30CM深
|
|
工作环境 |
工作温度： -20℃ to 55℃ 储藏温度： -40℃ to 60℃ 环境湿度： < 95%
|
|
电源条件 |
AC 185～220V， 50Hz to 60Hz
|
|
功耗 |
< 20W
|
