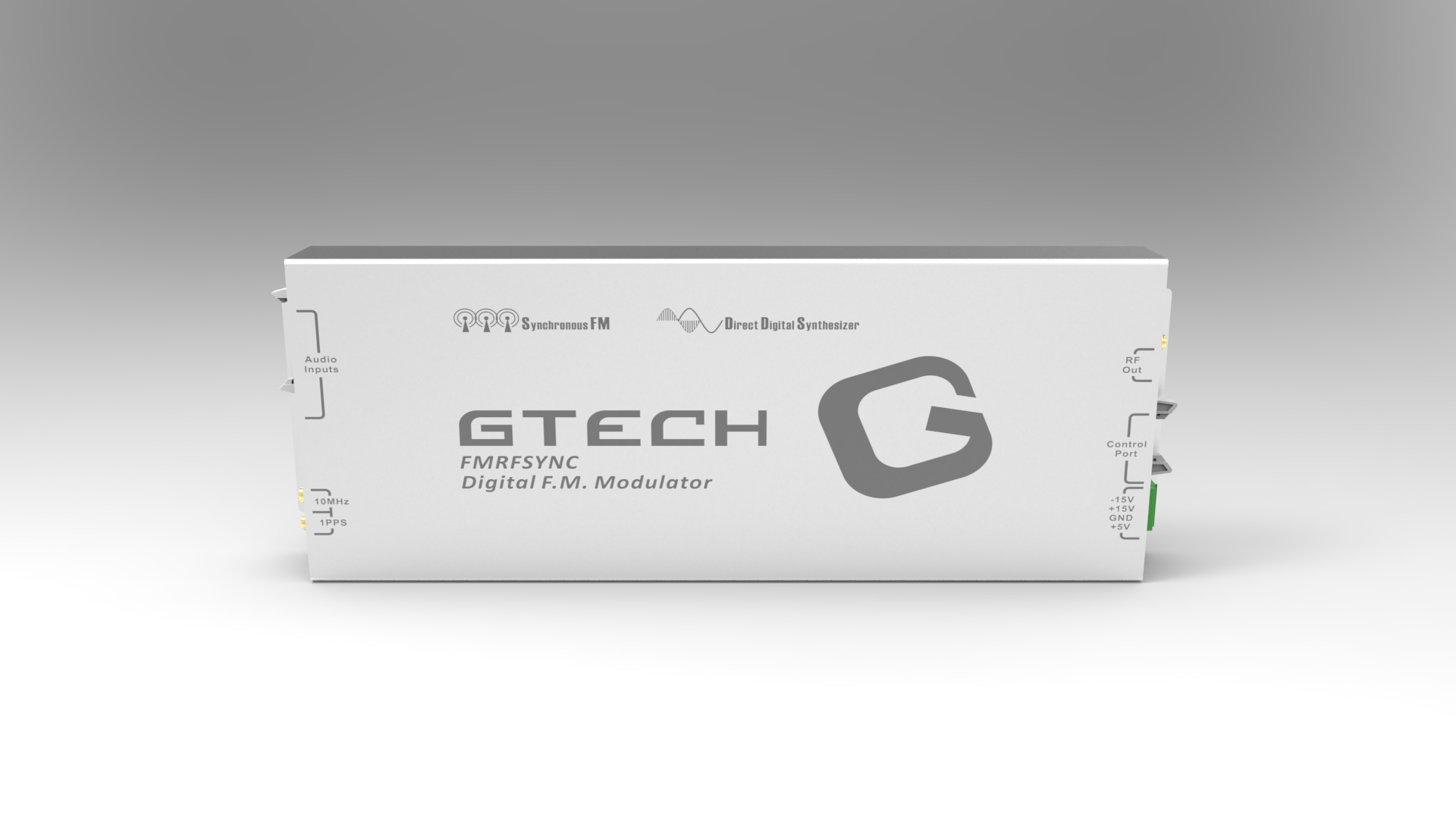

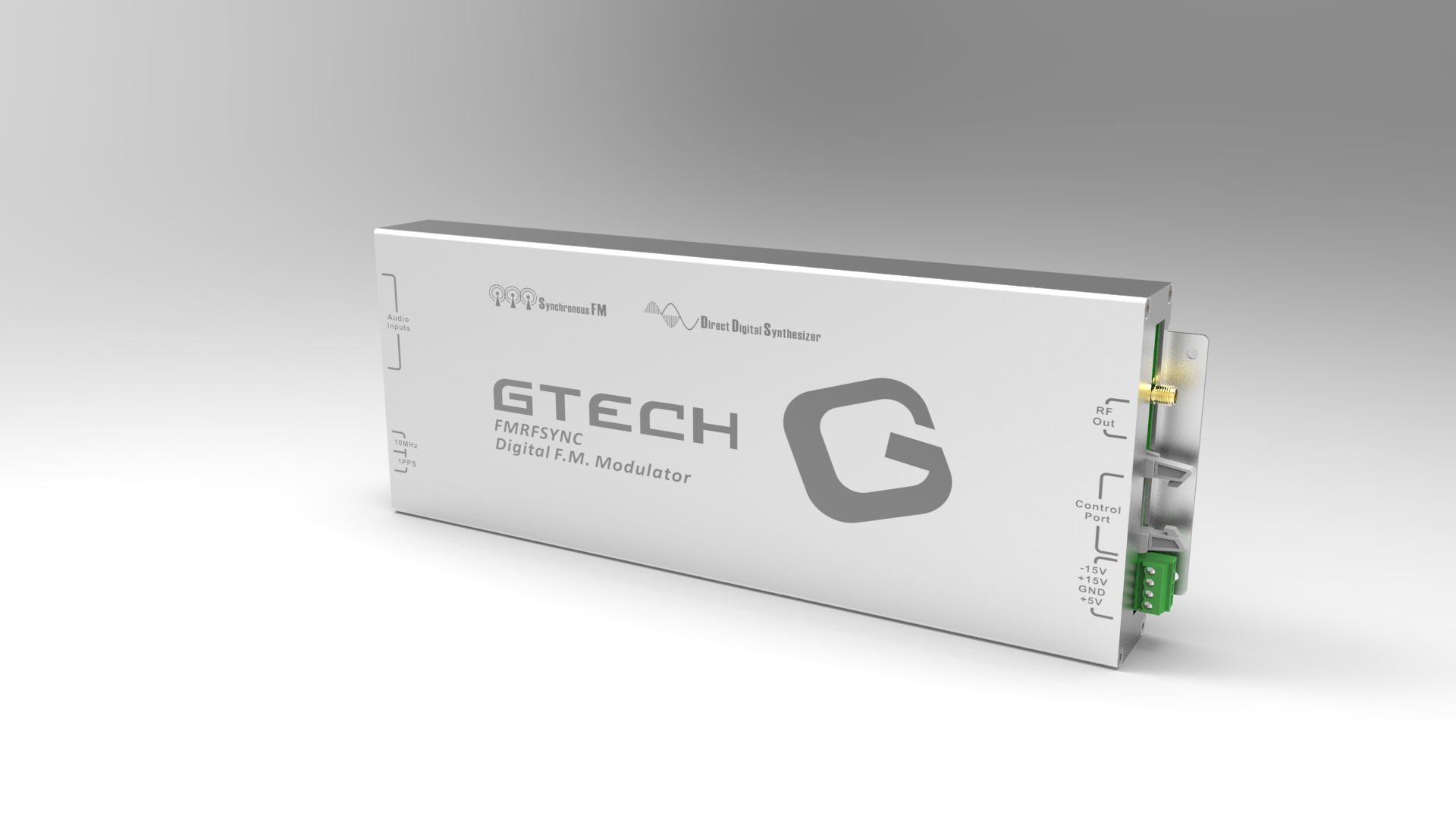

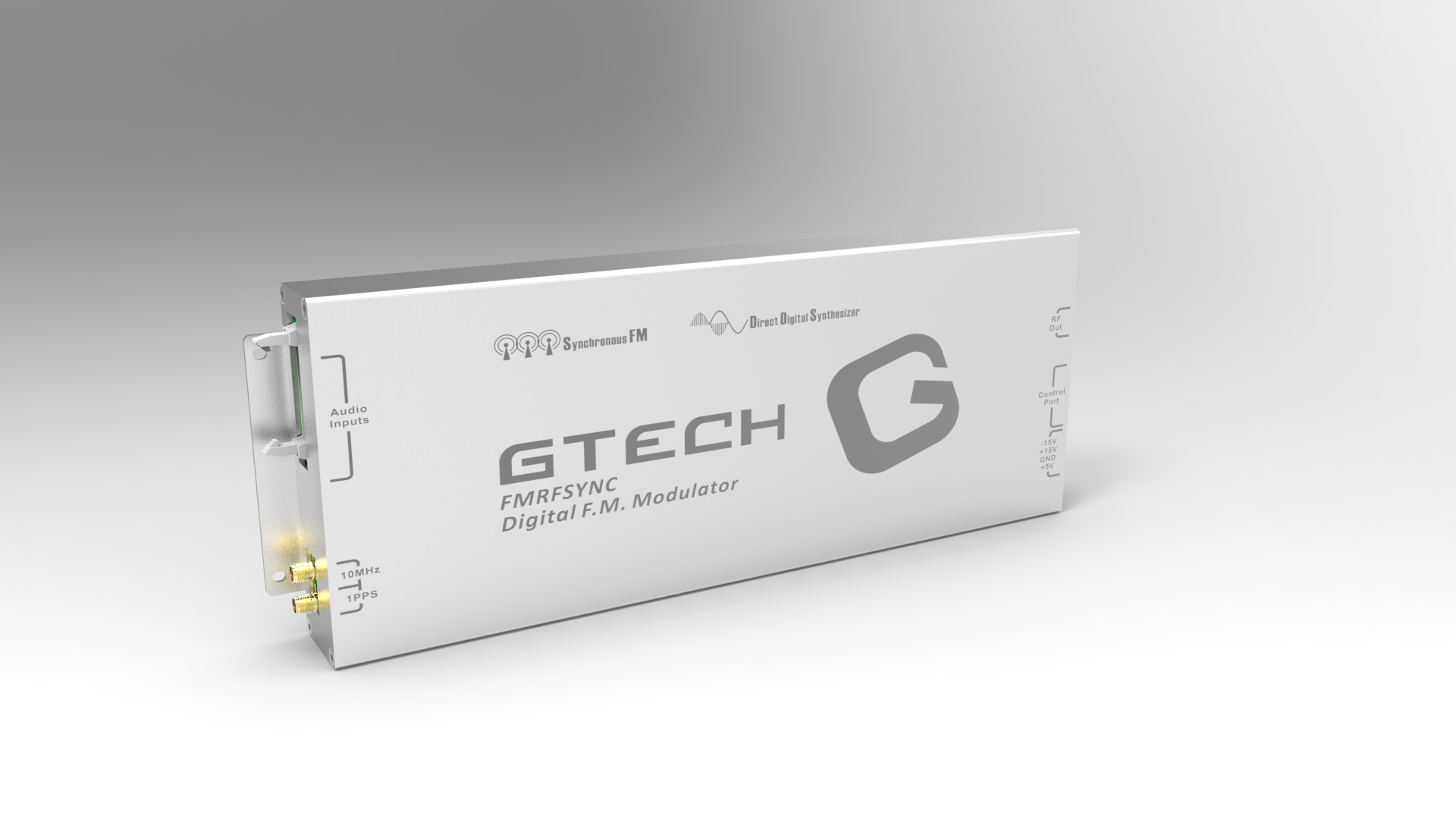

调频数字调制板

产品简介


调制板采用数字处理(DSP)技术和直接频率合成(DDS)技术,实现从音频到射频的全数字处理,通过高速DAC直接输出调频信号。调制板满足调频广播技术要求,具有指标高、稳定可靠、延时可调且稳定、防插播、多通道调制、群载波等特点。用户可以使用该调制板设计自有品牌调频激励器和调频发射机。



产品特性


  • 多路立体声调制、调频群载波
  • CD级音质效果,信噪比优于85dB
  • 直接数字合成频率(DDS)技术
  • 1000M DAC输出
  • 良好的延时抖动特性(优于1us)
  • 音频延时、射频延时精确可调
  • 立体声导频同步技术
  • 内、外环路功率控制
  • 数字水印技术,有效防止非法信号插入



典型应用


  • 调频激励器
  • 调频发射机



技术指标


RF频率范围

87.00MHz ~ 108.00MHz , 步进10kHz



频率稳定度

同步工作 < 10-11 (锁定GPS)

独立工作 < 10-6 (内部温补晶振)



调制频偏

0~112.5KHz可调,步进精度0.1KHz



导频频偏

0~75KHz可调,步进0.1KHz



导频频率

19KHz + 0.1Hz



音频输入接口

数字*2:AES/EBU,XLR,110ohms

模拟:XLR, 600ohms



音频预加重

0us, 50us, 75us



音频频响

优于0.05dB, 30Hz~15KHz



左右声道电平差

<0.05dB (100%调制)



调频信噪比

> 85dB



音频失真

< 0.05%, 30Hz ~ 15KHz



立体声分离度

> 65dB, 30Hz ~ 15KHz



谐波抑制

> 70dB



音频输入衰减

-10.5dB~+10.5dB



副信道输入

支持RDS、SCA副信道输入

带宽:±2.4kHz(60dB),57kHz抑制:优于70dB



工作环境

工作温度: -20℃ to 55℃

储藏温度-40℃ to 60℃

环境湿度: < 95%



电源条件

DC +5V、+15V、-15V
