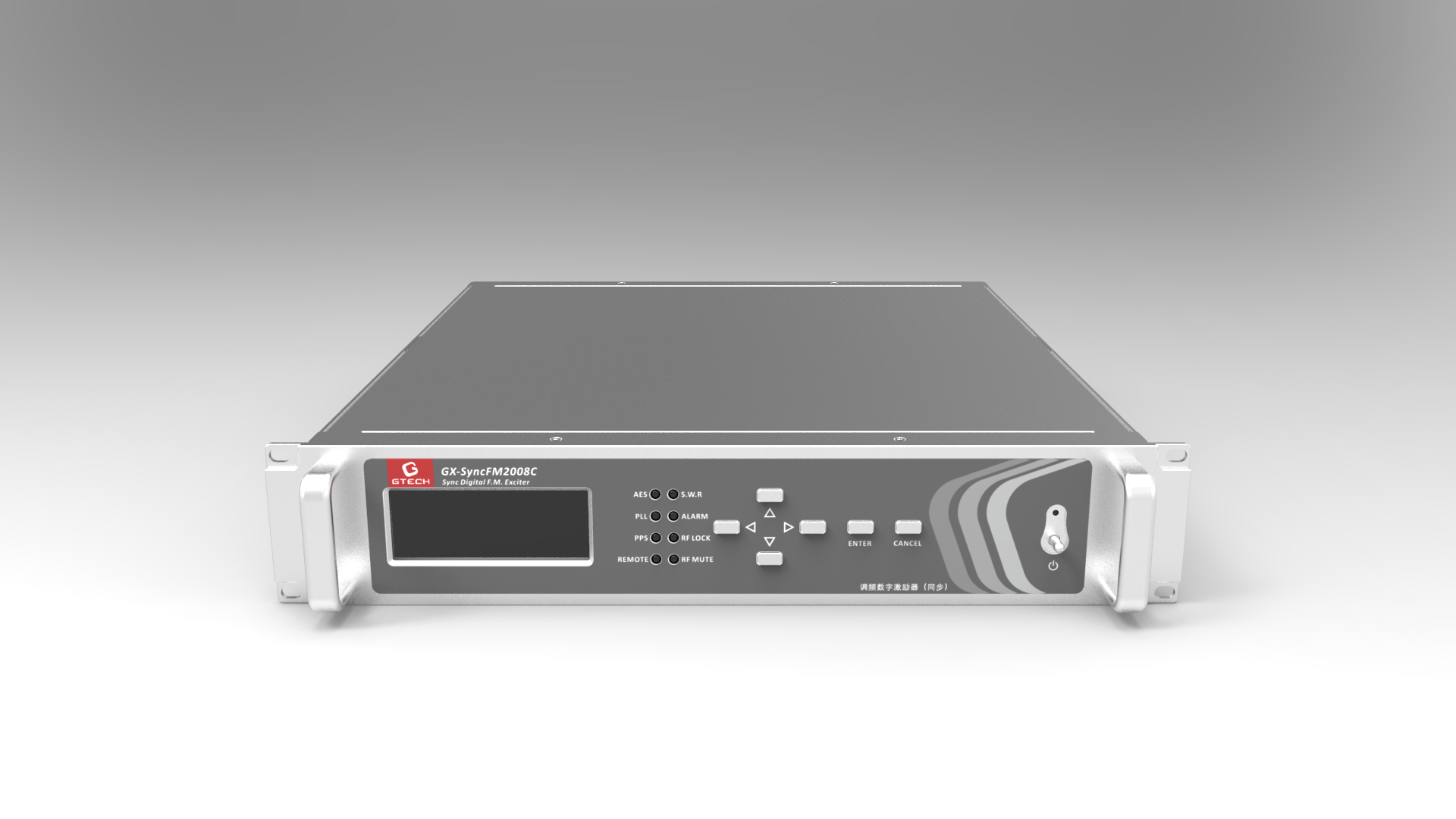

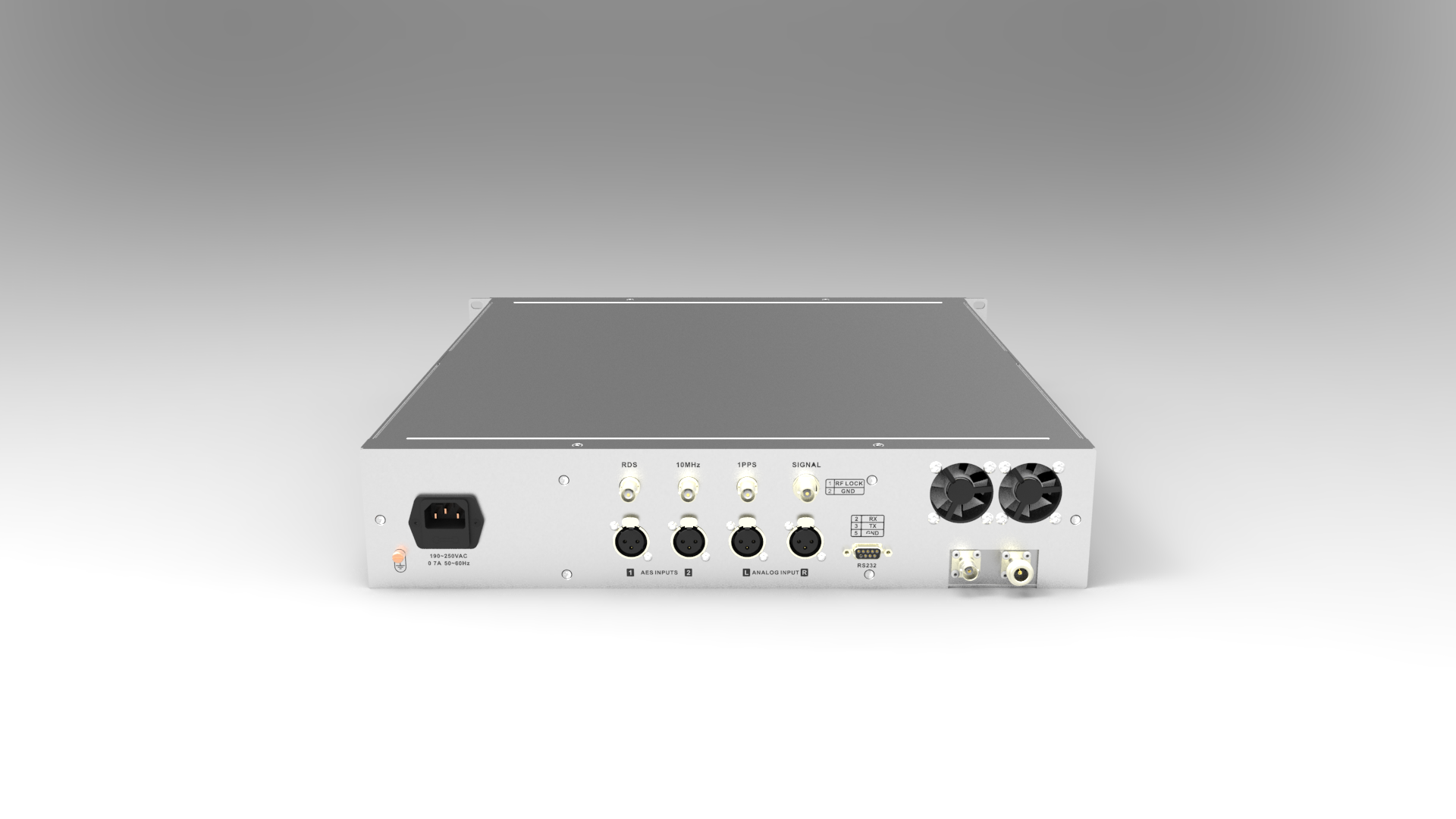

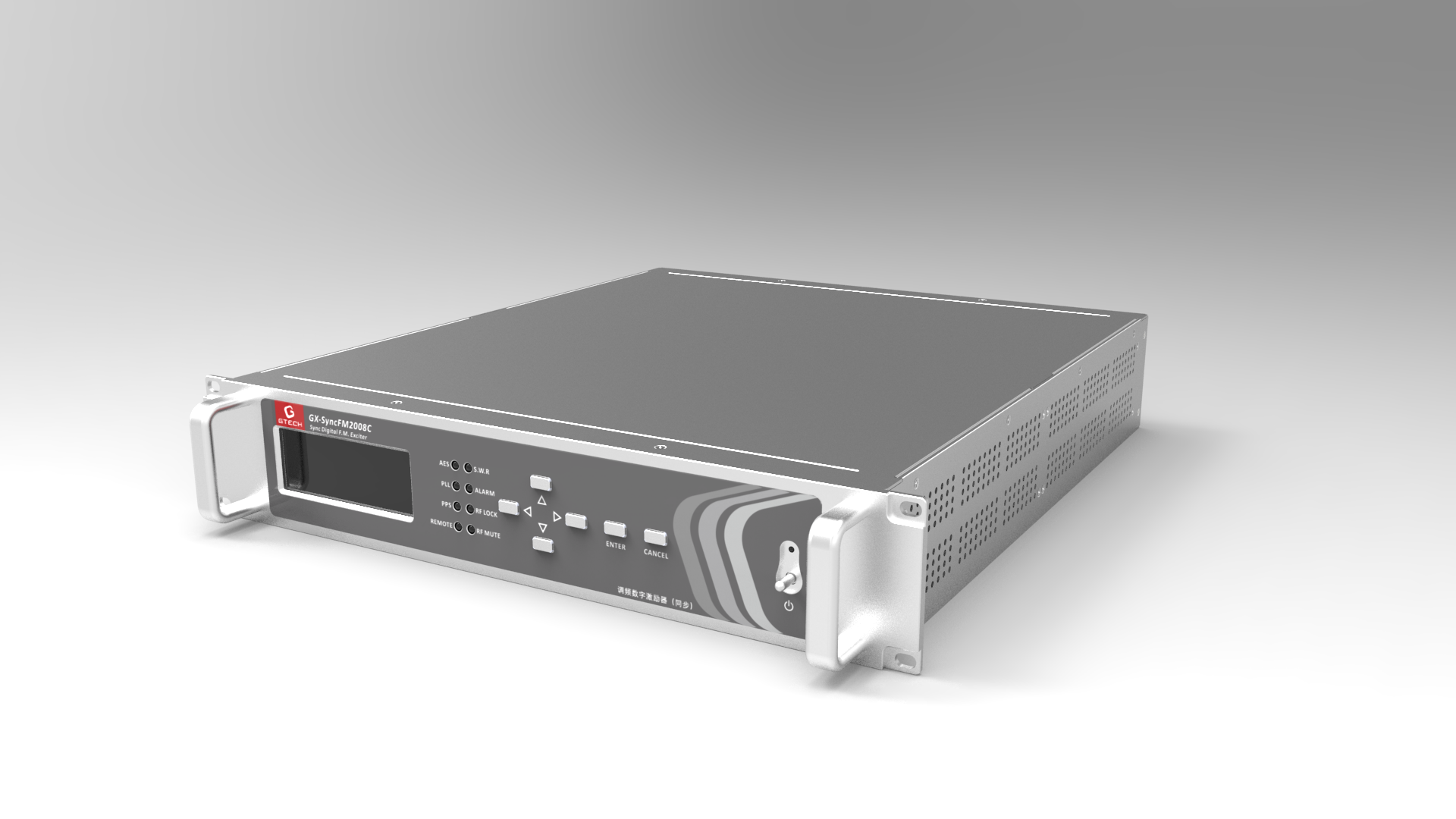

调频同步数字激励器（30/100W）
产品简介
调频同步数字激励器是调频广播的关键设备。设备采用数字处理（DSP）技术和直接频率合成（DDS）技术，实现从音频到射频的全数字处理，通过高速DAC直接输出调频信号。设备满足调频同步广播技术要求，具有指标高、稳定可靠、延时可调且稳定、防插播等特点。
产品特性
- CD级音质效果，信噪比优于85dB
- 直接数字合成频率（DDS）技术
- 1000M DAC输出
- 为调频同步广播量身订做
- 良好的延时抖动特性（优于1us）
- 音频延时、射频延时精确可调
- 立体声导频同步技术
- 内、外环路功率控制
- 数字水印技术，有效防止非法信号插入
典型应用
- 调频同步广播
- 调频广播
技术指标
|
最大输出功率 |
30W（30W机型） 100W（100W机型）
|
|
RF频率范围 |
87.00MHz ~ 108.00MHz , 步进10kHz
|
|
频率稳定度 |
同步工作 < 10-11 （锁定GPS） 独立工作 < 10-6 （内部温补晶振）
|
|
调制频偏 |
0～112.5KHz可调，步进精度0.1KHz
|
|
导频频偏 |
0～75KHz可调，步进0.1KHz
|
|
导频频率 |
19KHz + 0.1Hz
|
|
音频延时 |
0～400ms内可调整，步进精度0.1us
|
|
射频延时 |
0～10ms内可调整，步进精度0.1us
|
|
参考时钟 |
10MHz、1PPS
|
|
音频输入接口 |
数字*2：AES/EBU，XLR，110ohms 模拟：XLR， 600ohms
|
|
音频预加重 |
0us, 50us, 75us
|
|
音频频响 |
优于0.05dB, 30Hz~15KHz
|
|
左右声道电平差 |
<0.05dB （100%调制）
|
|
调频信噪比 |
> 85dB
|
|
音频失真 |
< 0.05%, 30Hz ~ 15KHz
|
|
立体声分离度 |
> 65dB, 30Hz ~ 15KHz
|
|
谐波抑制 |
> 70dB
|
|
音频输入衰减 |
-10.5dB～+10.5dB
|
|
副信道输入 |
支持RDS、SCA副信道输入 带宽：±2.4kHz（60dB），57kHz抑制：优于70dB
|
|
外形尺寸 |
19英寸宽， 8.86CM高（2U），50CM深
|
|
工作环境 |
工作温度： -20℃ to 55℃ 储藏温度： -40℃ to 60℃ 环境湿度： < 95%
|
|
电源条件 |
AC 185～240V， 50Hz to 60Hz
|
|
功耗 |
< 60W（30W机型） < 200W（100W机型）
|
